RICOSTRUZIONE ASSONOMETRICA
Posizionando il quadro in pianta con un'inclinazione del piano XY di terra ("UCS") a 30 e 60° e ricostruendo le altezze reali del quadro, sono riuscito ad elevare in altezza gli elementi costruttivi disegnati in pianta: per far ciò, dopo aver disegnato in pianta elementi costruttivi singoli (considerati come delle polilinee chiuse), ho "estruso" tutti gli oggetti, attraverso il comando "EXTRUDE". Quindi ho proceduto nell'elaborazione, fin dall'inizio, non ragionando nel bidimendionale, ma nel tridimensionale con la realizzazione in 3D di ciascun elemento (pareti, pilastri, travi, finestre)...

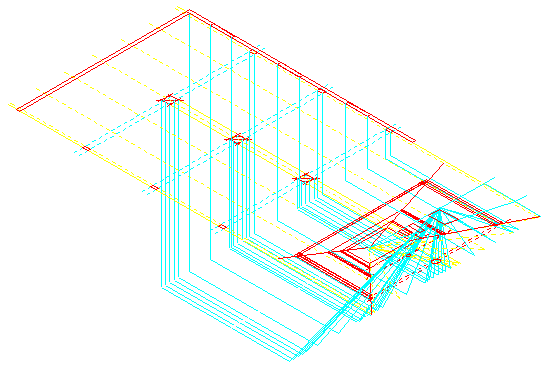

INCLINAZIONE PIANTA 30°-60°
ASSONOMETRIA CON ALTEZZE REALI
